CA51M020S2

CA51M020S2芯片是基于1T 8051内核的8位微控制器，不仅保留了传统8051芯片的基本特性，通常情况下运行速度比传统的8051芯片快10倍，性能更加优越。芯片内置4KB MTP程序存储器，256Byte内部RAM，256Byte外部RAM及512Byte EEPROM。还集成了12路12 Bit ADC、3路16 Bit PWM、1路硬件LED_RGB级联控制、1路I2C、1路UART、低电压检测(LVD)等功能模块。支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于各类家电及消费类产品。
图层1拷贝
넳 넲
  1. 产品概述
  2. 内核                                                                                                                                       工作电压

  3. ●  CPU：1T 8051，  最高速度比传统8051快10倍                                                                    ●  工作电压：2.2 - 5.5V宽电压工作范围

    ●  兼容8051指令集，  双DPTR工作模式

    存储器                                                                                                                                    中断系统

    ●  MTP程序存储器: 4K 字节，大于 1000 次重复擦写                                                                  ●  7个有效中断源

    ●EEPROM: 512 Byte，用于存储掉电需要保存的数据，大于100000次重复擦写                          ●  两级中断优先级，支持中断嵌套

    ●  RAM:256字节内部RAM，256字节外部RAM

      TMC功能                                                                                                                               时钟系统

    ●  TMC 定时器的时钟源可选 IRCL 或 XOSCL                                                                        ●  内置低速RC振荡器：128KHz

    ●可配置中断时间为 1-256 个最小单位时间                                                                           ●  内置高速 RC 振荡器：8MHz，精度为±2%@5V/25℃

    复位模式                                                                                                                                  定时器

     ●  芯片支持多种复位源：上电/掉电复位，软复位，看门狗复位，低电压检测复位           ●  2 个 16 位通用定时器: 定时器 0，定时器 1

    通用输入输出口（GPIO）

     ●  最多支持18个GPIO口

     ●  支持推挽、开漏、上拉、下拉高阻模式

    PWM                                                                                                                                           低电压检测（LVD）

    ●  支持3通道PWM，在16位范围内可任意配置周期和占空比                                                       ●检测电压可设置为2.2V、2.5V、2.7V、

    ●  支持可直接输出内部时钟功能                                                                                                       3.0V、3.3V、3.6V、3.9V和4.2V。

    ●  每路PWM输出引脚可映射至不同的GPIO引脚                                                                             ●  可设置低电压复位或中断

    通用串行接口（UART）                                                                                                                看门狗

    ●  支持1个UART接口                                                                                                                 ●  27 位看门狗定时器,16 位调节精度,可配置

    ●  支持1字节接收缓存                                                                                                                       看门狗复位或中断

    I2C接口                                                                                                                                       程序下载和仿真

    ●  内置 1 路 I 2C 接口，支持主从模式，支持标准/快速/高速模式                                            ●  支持ISP和IAP支持在线仿真功能

    低功耗                                                                                                                                        模/数转换器（ADC）

    ●  STOP模式，电流<7uA                                                                                                           ● 支持18路12位SAR ADC

     ●  IDLE模式，电流<33uA                                                                                               ●选择内部电压为基准，可测量 VDD 电压

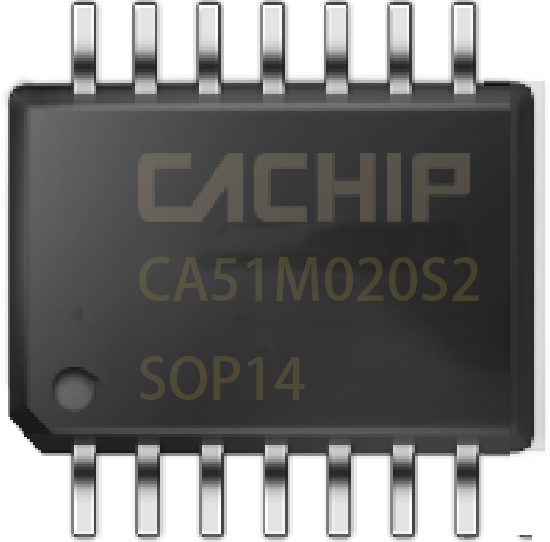

  4. 封装类型：SOP14
