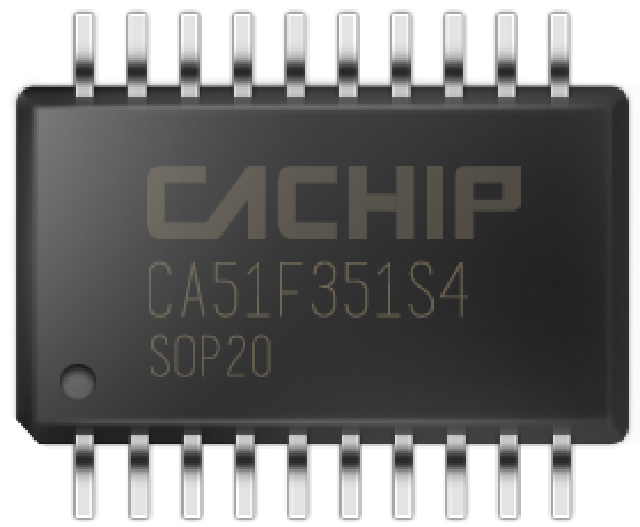

CA51F351S4

CA51F3 系列芯片是基于 1T 8051 内核的 8 位微控制器，通常情况下，运行速度比传统的 8051 芯片快 10 倍，性能更加优越。内置 8/16/32K Flash 程序存储器，可多次重复编程的特性给用户开发带来了极大的方便。不仅保留了传统 8051 芯片的基本特性，还集成了 ADC、LCD/LED 驱动、Touch Key、PWM、UART、RTC、低电压检测(LVD)等功能模块。支持 IDLE、STOP 和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于各种车载音响、家用音响、小家电、蓝牙音箱、汽车电子、数码电机、运动器材、马达控制、医疗保健、仪器仪表、安防、电源控制、工业控制及门铃产品中。
20220615_ebb966ae6ee46eb71afcc41be1491076
넳 넲

产品概述



内核                                                                                                                                            工作电压

●  CPU：1T 8051，  最高速度比传统8051快10倍                                                                         ●  工作电压：1.8 - 5.5V宽电压工作范围

●  兼容8051指令集，  双DPTR工作模式

●  CPU 频率：最高可支持 27MHz

存储器                                                                                                                                         中断系统

●  Flash: 8K 字节，支持多次重复擦写                                                                                            ●  15个有效中断源

●  Flash可划分为程序空间和数据空间                                                                                            ●  两级中断优先级，支持中断嵌套

●  数据空间可用于存储掉电需要保存的数据，可省略EEPROM                                                        ●  10个外部中断源，每个中断可配置任意信号引脚作为中断输入脚

●  RAM:256字节内部RAM，2K字节外部RAM

时钟系统                                                                                                                                          通用串行接口（UART）

●  内置低速RC振荡器：131KHz                                                                                                         ●  支持 2 个UART接口

●  内置高速RC振荡器：2 - 4MHz (精度可达±1%@3.3V/25℃）【出厂初始频率为 3.6864MHz】       ●  支持 1 字节接收缓存

●   外部RTC振荡器：32.768KHz

●   内置 PLL：倍频倍数为 2 - 10 倍（参考时钟为 2 - 4MHz ）

●  内嵌外部时钟监控模块，可有效监控外部各个时钟工作状态，避免因外部时钟停振而造成死机

触摸按键（Touch Key）                                                                                                                  通用输入输出口（GPIO）

●  内置触摸感应控制器                                                                                                                      ●  通用输入输出口（GPIO）

●  支持 15 路触摸通道                                                                                                                       ●  推挽输出时，单个 GPIO 推电流最大支持 20mA，灌电流最大支持

●  高抗干扰性，符合EMC(CS)标准                                                                                                          40mA

●  触摸可设置内部充电和内部基准，可有效抑制电源低频干扰                                                             ●  最多支持18个GPIO口，支持推挽、开漏、上拉、下拉、高阻模式

●  支持触摸引脚与LED驱动引脚复用                                                                                                   ●  推挽模式下可设置不同驱动强度和翻转速度

●  内置防水补偿机制                                                                                                                          ●  COM0~COM5 做为推挽输出时，灌电流最大支持 80mA

●  支持触摸省电模式，最低功耗小于10uA



PWM                                                                                                                                             模/数转换器（ ADC）

●  支持 6 通道PWM，在16位范围内可任意配置周期和占空比                                                            ●  最多支持 7 通道 12 位 SAR ADC（型号不同会有不同）

●  支持互补模式和死区控制，可用于驱动直流无刷电机                                                                      ●  支持 3 种基准电压源：VDD、内部基准、外部基准

●  支持PWM中断                                                                                                                             ●   选择内部电压为基准电压时可测量 VDD 电压

●  支持可设置边沿对齐和中心对齐模式                                                                                              ●   内置运放，支持检测信号缩小功能，缩小倍数可选

●  支持可直接输出内部时钟功能

LCD驱动                                                                                                                                          LED驱动

●  最大可支持： 3com x 5seg、4com x 4seg                                                                                   ●  最大可支持： 3com x 5seg、4com x 4seg

●  可配置占空比：1/2、1/3、1/4、1/5 Duty                                                                                    ●  支持 8 级亮度调节

●  可配置偏压：1/2、1/3、1/4 Bias

●  支持 8 级对比度调整

●  支持 3 种等级驱动电流，用户可根据不同的 LCD 屏进行调整

复位模式                                                                                                                                         定时器

●  芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位                  ●  3个16位通用定时器: 定时器0，定时器1，定时器2

  低电压检测（LVD）                                                                                                                       看门狗

●  可配置电压检测范围1.6 - 4.6V (每0.2V一级)                                                                                  ●  27位看门狗定时器，16位调节精度，可配置看门狗复位或中断

●  可设置低电压复位或中断

I2C接口                                                                                                                                            程序下载和仿真

●  内置1路I2C接口，支持主从模式，支持标准/快速/高速模式                                                             ●  支持ISP和IAP

                                                                                                                                                         ●  支持在线仿真功能

低功耗

●  STOP模式，电流<10uA

●  IDLE模式，电流<15uA

●  低速运行模式，电流<30uA



封装形式：SOP20
