CA51F005S3
产品概述
内核 工作电压
● CPU：1T 8051，最高速度比传统8051快10倍 ● 工作电压：2.0 - 5.5V宽电压工作范围
● 兼容8051指令集， 双DPTR工作模式
存储器 中断系统
● Flash: 64K 字节，支持多次重复擦写 ● 15 个有效中断源
● Flash可划分为程序空间和数据空间 ● 两级中断优先级，支持中断嵌套
● 数据空间可用于存储掉电需要保存的数据，可省略EEPROM ● 10 个外部中断源，每个中断可配置任意信号引脚作为中断输入脚
● RAM:256字节内部RAM，4K字节外部RAM
时钟系统 通用输入输出口（GPIO）
● 内置低速RC振荡器：131KHz ● 最多支持 14 个GPIO口，支持推挽、开漏、上拉、下拉、高阻模式
● 内置高速 RC 振荡器：24MHz ，精度为 ±1%（3.3V@25℃） ● 支持 8 个大灌流 GPIO 灌电流支持 80mA
● 外部高速振荡器：1 - 24MHz
● 外部时钟输入：1 - 24MHz
● 可编程 RC 振荡器 PFG：20-40MHz，内置自动跳频功能 , 专门为雾
化器功能而设计
● PFG 时钟频率校正模块：可实现以系统时钟为基准，对 PFG 时钟进
行计数，以校正中心频率
模/数转换器（ ADC） 通用串行接口（UART0/UART1）
● 最多支持 12 通道 12 位 SAR ADC（型号不同会有不同） ● 支持 2 个UART接口
● 支持 3 种基准电压源：VDD、内部基准、外部基准 ● 支持 1 字节接收缓存
● 选择内部电压为基准电压时可测量 VDD 电压
PWM 触摸按键（Touch Key)
● 支持 6 通道 PWM，在 16 位范围内可任意配置周期和占空比 ● 内置触摸感应控制器
● PWM0~PWM5 可选择任意 IO 引脚作为 PWM 输出引脚 ● 最大支持 13 个触摸通道
● 支持互补模式和死区控制，可用于驱动直流无刷电机 ● 触摸可设置内部充电和内部基准，可有效抑制电源低频干扰
● 支持可设置边沿对齐和中心对齐模式 ● 内置防水补偿机制
● 支持软件刹车及硬件刹车 ● 高抗干扰性，符合 EMC(CS) 标准
● 支持 PWM 暂停功能 ● 支持触摸省电模式，最低功耗小于 10uA
● 支持可直接输出内部时钟功能
● 支持 PWM 中断
● 支持级联功能，直接控制 WS2812 或类似的驱动芯片，符合单
色或七彩 LED灯带产品的需求
无线充解码 运放（AMP）
● 内置两路 QI 硬件解码器，运放可调 2-50 放大倍数 ● 内置一个通用运放，运放内置校正机制，校正后全温条
● 支持 QI 无线充标准通信协议硬件解码，开发产品更便捷 件下失调电压小于 0.5mV
复位模式 定时器
● 芯片支持多种复位源：硬复位，软复位，看门狗复位，低电 ● 3个16位通用定时器: 定时器0，定时器1，定时器2
压检测复位，上电/掉电复位
低电压检测（LVD） 看门狗
● 可配置四档触发电压 2.0V、2.7V、3.7V 和 4.4V ● 27位看门狗定时器，16位调节精度，可配置看门狗复位或中断
● 可设置低电压复位或中断
I2C接口 SPI接口
● 内置 1 路I2C接口，支持主从模式，支持标准/快速/高速模式 ● 内置 1 个 4 线 SPI 接口，支持主从模式
乘除法器（MDU） TMC功能
● 支持 1 个时钟周期 16 位 × 16 位乘法 ● 时钟源为内置低速 RC 振荡器，中断时间最小单位为 512 个低
● 支持 8 个时钟周期 32 位 ÷ 32 位除法 速 RC 振荡器时钟周期
● 支持 1 个时钟周期 32 位数据左右移位操作 ● 可配置中断时间为 1-256 个最小单位时间
蜂鸣器 程序下载和仿真
● 内置 1 路蜂鸣器驱动输出 ● 支持ISP和IAP
● 支持在线仿真功能
低功耗
● STOP模式，电流<10uA
● IDLE模式，电流<15uA
● 低速运行模式，电流<30uA

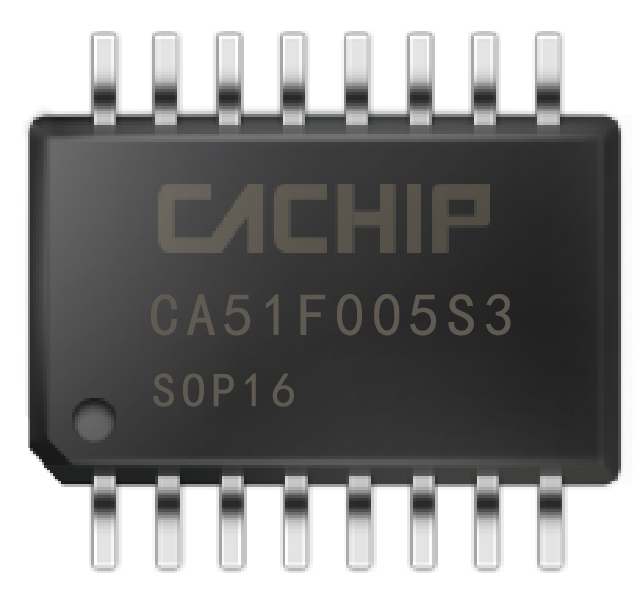

封装形式：SOP16
DataSheet
